Механический метод очистки сточных вод на аэротеках показан на рисунке 2

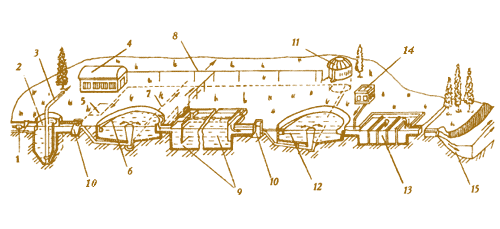

Рисунок 2 - Схема очистки сточных вод на аеротенках

1 - решетка; 2 - песколовка; 3 - вывод ила; 4 - компрессорная;

5 - удаление излишнего ила; 6 - первичный отстойник; 7 - вывод ила;

8 - воздухопровод; 9 - аэротенки; 10 - распределительная чаша;

11 - иловая насосная станция; 12 - вторичный отстойник;

13 - контактный резервуар; 14 - хлораторная; 15 - выпуск.

Отстойники - основной и наиболее распространенный тип очистных сооружений. В них оседают нерастворенные взвешенные частицы как органического, так и минерального происхождения. Отстойники бывают с горизонтальным движением воды - горизонтальные и с вертикальным движением воды - вертикальные.

Отстойники могут быть первичными и вторичными. Первичные отстойники устанавливают перед сооружениями биологической очистки, а вторичные - устанавливают для вторичного просветления воды после сооружений биологической очистки. После биофильтров вторичные отстойники одновременно являются и контактными. Если местные условия позволяют выпускать сточные воды после первых отстойников в водоемы, то в схеме механической очистки должно предусматриваться обеззараживание (хлорирование) в контактном резервуаре.

Обычный эффект осветления сточных вод в первичных отстойниках не более 60%, а вынос взвешенных частиц превышает 100-150 мг/л, что создает неблагоприятные условия для дальнейшей биологической очистки сточных вод. Для большей эффективности осветления сточных вод применяют взвешенные фильтры (аналогично с осветлением питьевой воды). Профильтрованная сквозь взвешенный слой вода переливается через периферийный водослив в сборный лоток. Перед периферийным лотком устанавливают доску, которая препятствует выносу плавающих частиц. Уплотненный ил удаляется иловой трубой под гидростатическим давлением после открытия задвижки.

Для очистки сточных вод от основной массы нефтепродуктов (более 100 мг/л) применяются нефтеловушки преимущественно горизонтального типа.

Нефтеловушка показана на рисунке 3

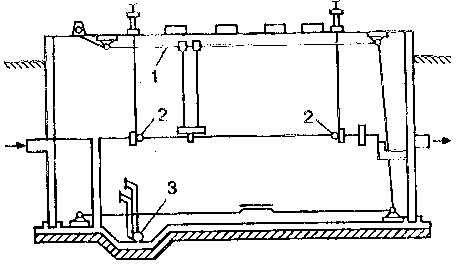

Рисунок 3 - Нефтеловушка

1 - скребковый механизм; 2 - нефтесборная труба; 3 - гидроэлеватор

Принцип их работы основан на различии в плотности нефтепродуктов и механических примесей. Всплывающую нефть собирают щелевыми поворотными трубами, а твердый осадок удаляют через донный клапан или гидроэжектором. Для обогрева всплывающего слоя нефтепродуктов в зимнее время предусмотрен паровой подогреватель. Эффективность очистки сточных вод от нефтепродуктов в горизонтальных нефтеловушках составляет 60-70%, а в многополочных достигает 98%.
