Система технического обслуживания и ремонта троллейбусов на предприятии

Транспорт » Анализ деятельности троллейбусного парка » Система технического обслуживания и ремонта троллейбусов на предприятии

Страница 1

шрут

На следующих рисунках изображены генеральный план предприятия и схема движения и размещения троллейбусов на территории филиала «Троллейбусный парк №3» соответственно.

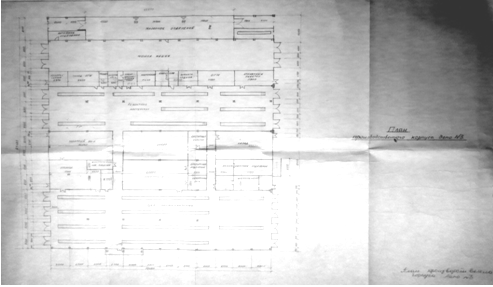

Рисунок 3.1 – Генеральный план предприятия

Рисунок 3.2 – Схема движения и размещения троллейбусов на территории филиала «Троллейбусный парк №3»

На рисунке 3.3 изображение административного здания троллейбусного парка №3.

Рисунок 3.3 – Административное здание филиала «Троллейбусный парк №3»

На рисунке 3.4 показан процесс технического обслуживания в троллейбусном парке №3.

Рисунок 3.4 - процесс технического обслуживания в троллейбусном парке №3

На рисунке 3.5 – диспетчерская станция «Сямашкi».

Рисунок 3.5 - Диспетчерская станция «Сямашкi»

Планировка производственных зданий Троллейбусного парка №3 показана на рисунке 3.1, который был представлен ранее.

Работы, которые не могут быть выполнены непосредственно на автомобиле или троллейбусе, т.е. в зоне ТР, выполняются на участках (цехах). Участки могут специализироваться на ремонтируемых узлах и агрегатах или выполняемых работах.

Характеристика зон и участков троллейбусного парка №3 приведена ниже.

ЕО предназначено для поддержания надлежащего внешнего вида троллейбуса и общего контроля технического состояния с целью обеспечения безопасности движения.

В таблице 3.3.1 приведено оборудование, применяемое в зоне ЕО.

Таблица 3.3.1 – Оборудование зоны ЕО

№ п/п	Инвентарный номер	Наименование	Модель	Количество
1	9982	Установка компрессорная	ВК-20Е	1
2	9951	Установка компрессорная	С-416	1
3	2755	Механизм откр. и закр. ворот	ОН228	1
4		Шланговая мойка высокого давления	соб.изг	1
5	2679, 2901	Установка а/м моечная счёточная	М1126	2
6		Установка для мойки снизу	1104	2
7		Шланговая мойка	соб. изг.	2
8		Насос	Ц-5/105	1
9	9921-9924	Завеса воздушно-тепловая	КЭВ-98П412	4

ТО-1 и ТО-2 предназначены для предупреждения и своевременного обнаружения отказов и неисправностей. При этом при ТО-2 работы могут носить более сложный характер.

В таблице 3.3.2 приведено оборудование, применяемое в зонах ТО-1 и ТО-2 троллейбусного парка.

Таблица 3.3.2 – Оборудование зон ТО-1 и ТО-2

№ п/п	Инвентарный номер	Наименование	Модель	Зона	Коли-чество
1	3088	Установка компрессорная	С412-М	ТО-1	1
2	2803	Нагнетатель смазки	ВК300	ТО-1	1
3	2620	Солидолонагнетатель	С-321Н	ТО-1	2
4	2925	Нагнетатель смазки	С 104 м	ТО-1	1
5	2613	Станок токарно-винторезный	16Б16К	ТО-2	2
6	2131	Станок токарно-винторезный	1М63	ТО-2	1
7	9978	Ножницы гильотиновые	СУТП-10	ТО-2	1
8	2823	Станок токарно-винторезный	1К-62А	ТО-2	1
9	2476, 2396, 2764	Станок настольно-сверлильный	2М-112	ТО-2	3
10	2600	Станок точильно-шлифовальный	ТШ	ТО-2	1
11	2905	Подъёмник передвижной	ПП-20	ТО-2	1
12	2798, 2825, 2827, 2821,2822,2773-2775, 2722, 2604, 9945,9946	Подъёмник электромеханический	ПТО-16	ТО-2	12
13	2816	Пресс гидравлический 40т.	И-1020	ТО-2	1
14	3090	Установка компрессорная	С412-М	ТО-2	1
15	9937	Установка компрессорная	ВК-20Е	ТО-2	1
16	2923	Установка компрессорная	С412	ТО-2	1
17	2692	Таль электрическая	Q-0.5т	ТО-2	1
18	2890	Установка компрессорная	С-415	ТО-2	1
19	2771	Солидолонагнетатель	С-321	ТО-2	1
20	7042	Электрогайковёрт	И-319	ТО-2	1
21	2799, 7044-7046	Электрогайковёрт	ПС-181	ТО-2	6
22	2830	Трансформатор сварочный	ТС-300	ТО-2	1
23	2819	Трансформатор сварочный	ТД-250	ТО-2	1
24	3098	Сварочный полуавтомат	Пульса	ТО-2	1
25	2616	Тележка для снятия и трансп. колес	ОН-299	ТО-2	1
26	2402,2404	Пылеотсос	В-800	ТО-2	2
27	2749	Пылеотсос	ПА-218	ТО-2	1
28	3038	Стенд проверки электрооборудования	532-М	ТО-2	1
29		Приспособление для сверл. торм. накл.	соб/изг.	ТО-2	1
30		Приспособление для клёпки торм. колодок	соб/изг.	ТО-2	1
31		Приспособление для снятия торм. накл.	соб/изг.	ТО-2	1
32		Стенд для сушки возд. фильтров	соб/изг.	ТО-2	1
33	2629	Электроводонагреватель	ЭВП-15	ТО-2	1
34	9940	Станок шиномонтажный «МОNTI»	3850	ТО-2	1
35		Станок настольно-заточной	И-21	ТО-2	1
37	9914, 9915, 9919, 9920	Завеса воздушно-тепловая	КЭВ-98П412	ТО-2	4
38		Тележка для транспортировки узлов и материалов	соб.изг.	ТО-2	2
39		Таль ручная	соб.изг.	ТО-2	1
