Автоматическая муфта увеличивает угол опережения впрыска топлива на 10—14° по сравнению с углом поворота коленчатого вала и на 5—7° по сравнению с углом поворота кулачкового вала насоса. На дизеле автомобиля КамАЗ-5320 топливный насос высокого давления имеет такую же муфту опережения впрыска топлива, но с некоторыми изменениями в конструкции. Обе муфты работают одинаково.

Регулятор частоты вращения коленчатого вала. Этот регулятор изменяет подачу топлива в зависимости от нагрузки двигателя, поддерживая заданную водителем частоту вращения коленчатого вала. Регулятор называется всережимным, так как может автоматически поддерживать любую заданную водителем частоту вращения коленчатого вала и ограничивать максимальную. Ограничение максимальной частоты вращения коленчатого вала вызвано необходимостью предохранить детали дизеля от быстрого износа и чрезмерных нагрузок, а ограничение слишком малой частоты вращения — ухудшением подачи топлива и смесеобразования. Карбюраторные двигатели редко работают при режиме максимальных нагрузок, поэтому применять на них всережимные регуляторы не имеет смысла.

Устройство всережимного регулятора следующее. Привод вала 4 (рис. 14) регулятора осуществлен от кулачкового вала 2 топливного насоса через ускорительную шестеренную (шестерни 1 и 3) передачу, поэтому вал регулятора вращается с большей частотой вращения, чем вал топливного насоса. Это позволяет уменьшить массу грузов и повысить чувствительность регулятора к изменению нагрузки. Вращение от вала топливного насоса к ведущей шестерне 1 регулятора передается не непосредственно, а через втулку, посаженную на валу на шпонке, и резиновые сухари 36. Последние, являясь упругими элементами, гасят колебания, возникающие при нерав­номерном вращении кулачкового вала топливного насоса.

Ведомая шестерня 3 изготовлена как одно целое с валом регулятора. Вал вместе с напрессованной на него державкой 7 грузов 35 вращается в шарикоподшипниках, установленных в стакане 5. Ролики грузов упираются в подвижную муфту 34, которая во время работы регулятора может перемещаться

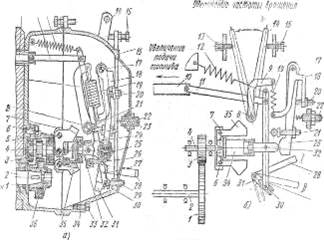

Рис. 14. Всережимный регулятор дизеля ЯМЗ-236:

а — устройство; б — схема работы; І — скоба кулисы в положении «Работа»; ІІ — скоба кулисы в по­ложении «Стоп»; 1 и 3 — шестерни; 2 — кулачковый вал топливного насоса; 4 — вал регулятора; 5 — стакан; 6 — ось грузов; 7 — державка; 8 — вал рычагов; 9 — рычаг пружины; 10 — рейка топливного насоса; 11 — тяга; 12 — стартовая пружина рычага репки; 13 — болт ограничителя максимальной частоты вращения; 14 — рычаг управления регулятором; 15 — болт ограничителя минимальной ча­стоты вращения холостого хода; 16 — крышка смотрового люка; 17 — ось двуплечего рычага; 18 — двуплечий рычаг; 19 — пружина регулятора; 20, 22 и 29 — регулировочные винты; 21 — регулиро­вочный болт; 23 — упорная пружина; 24 — серьга; 25 — корректор; 26 — силовой рычаг; 27 — рычаг рейки; 28 — скоба; 30 — палец; 31 — кулиса; 32 — пята; 33 — пробка отверстия для слива масла из регулятора; 34 - подвижная муфта; 35 - грузы; 36 - резиновые сухари

по державке. Передний хвостовик пяты 32 запрессован во внутреннее кольцо шарикоподшипника, расположенного в подвижной муфте. Пята и серьга 24 сидят на одной оси, на которой установлен и рычаг 27 управления рейкой топливного насоса. Этот рычаг тягой 11 соединен одним концом с рейкой 10, а другим концом — пальцем 30 — с кулисой 31. Палец 30 входит в вырез кулисы. Скоба 28 управления кулисой может занимать два поло­жения: «Работа» (положение І) и «Стоп» (положение ІІ).
