Разработка функциональной схемы управляющего вычислителя

Транспорт » Система управления движения беспилотного транспортного средства » Разработка функциональной схемы управляющего вычислителя

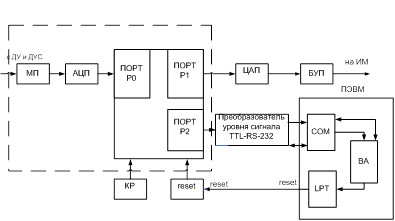

Рисунок 2.3–Функциональная схема управляющего микропроцессорного блока

На рис. 2.3 использованы такие условные обозначения:

МП – мультиплексор;

АЦП – аналогово-цифровой преобразователь;

БП – блок питания;

КР – кварцевый резонатор;

Reset – блок (сигнал) сброса программы в контролере;

ВА – внутренняя архитектура ПЭВМ;

ЦАП – цифро-аналоговый преобразователь;

ИМ – исполнительный механизм.
