ЦАП выпускается в DIP корпусе, что позволяет как устанавливать его на контактную площадку, также впаивать его в схему.

Этот функциональный элемент необходим в случае потребности передачи данных с МП на ПЭВМ. Для корректной передачи данных необходимо согласовывать уровни сигналов МП и СОМ порта. С этой целью воспользуемся устройством согласования, созданным на базе преобразователя RS-232 в TTL, фирмы MAXIM.

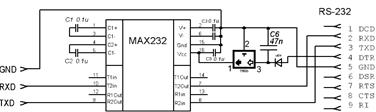

Рисунок 2.6 Устройство согласования уровней MAX232

Блок управления полярностью

Рисунок 2.7 – Электрическая принципиальная схема БУП

СОМ-порт

Использование этого порта необходимо из-за разработки канала передачи данных на ПЭВМ, через который возможна передача данных согласно протоколу RS-232.

LPT-порт

LPT-порт – это параллельный 25-пиновый порт ПЭВМ. Использование этого порта необходимо при настройках канала программатора. Канал программатора совершает прошивку резидентной памяти программ.

Страницы: 1 2
