По полученным результатам строим графики (рис 6,7), учитывая, что время на переключение передач равняется 1 секунде, при этом считаем, что скорость за время переключения передач не меняется.

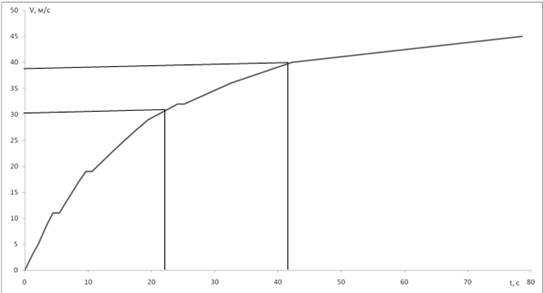

Разгонная характеристика V = f(t)

Рис 6.

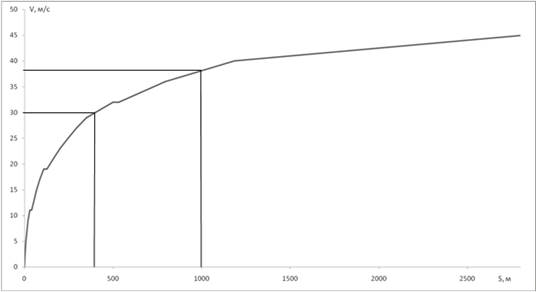

Разгонная характеристика V = f(S)

Рис 7

Определить расход топлива того же АТС в литрах на 100 км пути при движении его с равномерной скоростью. Скорость АТС принять равной V = 0.95* Vmax , где Vmax - максимальная скорость движения АТС в данных дорожных условиях. Данные, необходимые для решения задачи, найти по графику мощностного баланса из предыдущей задачи

Определение расхода топлива при равномерном движении автомобиля

Обычно при расчете расхода топлива принимают, что движение равномерное на горизонтальной дороге. Тогда уравнение расхода топлива имеет вид:

Qs=ge(NK+NB)/(36vρTηT),

Где ge- удельный расход топлива, г/кВт ч.

ρT – плотность топлива, для бензина ρT = 0,75 г/см3

Зависимость ge определяем по формуле:

ge= geNkчkи,

где geN - удельный расход топлива при Nemax;

kи - коэффициент, учитывающий зависимость ge от коэффициента использования мощности:

kи=А – Ви + Си2

kч - коэффициент, учитывающий зависимость ge от частоты вращения коленчатого вала двигателя:

kч=A - Bn/nN +C(n/nN)2.

Для данного типа двигателя: А=1.7; В=2.63; С=1.92.

Для двигателей gemin =195 .230, г/кВт ч, принимаем 210 г/кВт ч,

Тогда geN = 1,15·210 = 241.5 г/кВт ч

Коэффициент использования мощности:

И = (ΣN·rд)/(Nt·rк)

Значения ΣN и Nt берем с графика мощностного баланса.

Расчитываем расход топлива для режима 0,95·Vmax = 0,95·48 = 45,6 м/с

И = (72*0,298)/( 86*0,313) = 0,80 ≈ 80%

kи=А – Ви + Си2 = 1,7–2,63*0,80+1,92*0,802 =0,83

n = (0,95·Vmax * ut4)/(0.105*rk) = (0,95*48*3,49)/(0,105*0,313) = 4842 мин-1

kч=A - Bn/nN +C(n/nN)2 = 1,23 – 0,792*(4699/5200) + 0,56*(4699/5200)2 = 0,97

ge= geNkчkи = 241,5*0,97*0,83 = 194, г/кВт ч

Qs=ge(NK+NB)/(36VρTηT) = 194*72/(36*48*0,75*0,90) = 11,98 л/100 км

Построить график пути торможения того же АТС для следующих коэффициентов сцепления φx = 0.6, 0.7, 0.8. По оси абсцисс отложить скорость АТС в начале торможения (до 80 км/ч), по оси ординат тормозной путь и установившееся замедление. Расчет вести без учета времени реакции водителя.

Тормозные свойства автомобиля

Торможение - процесс создания и изменения искусственного сопротивления движению автомобиля с целью уменьшения его скорости или удерживания неподвижным относительно дороги.

Оценочные показатели:

Оценочными показателями для одиночного автомобиля будут:

минимальный тормозной путь ST,

Установившееся замедление jycm.

Тормозной путь и установившееся замедление можно определить по формулам:

ST = V0(τc+0.5 τн)+V02/(2gφx)

jycm = gφx

где V0 - начальная скорость торможения автомобиля;

τc. - время срабатывания тормозного привода;

τн - время нарастания замедления;
