Подвесные зажимы покрываются цинком ЦГО, а питающие, соединительные и другие, обеспечивающие электрическое соединение, - кадмием К-15. Соединительный зажим, кроме того, имеет насечку, увеличивающую сцепление с проводами.

Зажим подвесной струновой ЗПС-1 предназначен для крепления струн на стальном канате диаметром 6,7 мм и проволоке диаметром 5 мм в сети трамвая и троллейбуса (рис. 14, а). Канат или проволока зажимается между хомутиком и обоймой нажатием планки при завинчивании гаек. Струна крепится к зажиму с помощью валика.

Обойма и планка изготавливаются из стали марки СтЗ, а хомутик —из стали 20. Все детали должны иметь цинковое покрытие.

Зажим подвесной струновой ЗПС-2 (рис. 14, б) является другой конструкцией того же назначения. Оба вида зажимов имеют широкое применение на сетях трамвая и троллейбуса. Канат или проволока зажимается между основной и дополнительными щеками при затягивании щечек. Струна крепится к нижнему болту. Щечки штампованные из оцинкованной стали СтЗ.

Для электрического соединения гибкого провода кабельного вывода марок ПС-300, ППСРС-300 или других марок сечением 300 мм2 применяется несколько разновидностей зажимов.

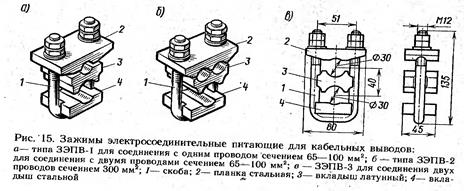

Зажим электросоединительный питающий для кабельных выводов ЗЭПВ-1 (рис. 15, а) применяется для соединения с одним проводом сечением 65—100 мм2, зажим ЗЭПВ-2 — с двумя проводами сечением 65—100 мм2 (рис. 15, б).

Зажим электросоединительный питающий для кабельных выводов ЗЭПВ-3 (рис. 15, в) предназначен для соединения двух проводов сечением 300 мм2.

Все три зажима конструктивно выполнены в виде двух вкладышей, между которыми помещается основной провод кабельного вывода, и планки сверху, которой присоединяемые провода прижимаются к верхнему вкладышу. В собранном виде зажим стягивается скобой, гайки которой опираются на верхнюю поверхность планки. Токопроводящим элементом является средний вкладыш, он выполняется из латуни ЛК 80-3, а остальные детали — из стали СтЗ.

Для концевой заделки провода и стального каната применяют зажим анкерный для троса ЗАТ (рис. 16). Корпус зажима литой из ковкого чугуна КЧ/35-10 или сварной из стали СтЗ, имеет размеры, позволяющие использовать зажим как для провода 65— 100 мм , так и для стального каната диаметром 6,7—8 мм при применении соответствующих клиньев. При заделке конец провода или стального каната протягивают сквозь зажим, огибают вокруг клина и вместе с ним загоняют внутрь ударами молотка по зажиму до плотной посадки. Испытательная нагрузка на зажим 50 кН, приложенная вдоль оси закрепленного в нем провода или каната.

Подвесами, называют конструкции, служащие для закрепления провододержателя на поддерживающих устройствах: поперечинах, кронштейнах, ригелях и др. В трамвае и троллейбусе применяется большое количество типов подвесов, приспособленных к тем или иным условиям их работы. В Советском Союзе нашли применение несколько подвесов, хорошо зарекомендовавших себя в результате большой опытной проверки и долголетней практики.

Трамвайные подвесы изготавливаются двух видов: с изолированными болтами, имеющими овальную головку, и с изолированными болтами с цилиндрической головкой.

Корпус подвеса первого вида состоит из двух половин, между которыми зажимают изолированные один или два болта типа БО. Половинки корпуса, штампованные из листовой стали Ст2, соединяются между собой заклепками. Подвес удерживается на поперечине за счет трения, создающегося от изгиба проволоки на подвесе и затяжки болтов корпуса. Общий вид изолированного подвеса для одного провода на прямом участке пути ППО показан на рис. 17, а. Для криволинейных участков пути и на стрелочных слияниях проводов при креплении на сквозном тросе применяется подвес ПКО, отличающийся лишь увеличением размера между крепящими болтами с 250 до 370 мм. Для укрепления двух проводов служит подвес ПКД с двумя изолированными болтами.

На болте БО имеется выемка, куда закладывается основной провод и удерживается угольником, а снизу на подвесном зажиме монтируется дополнительный отрезок провода для прохода токоприемника. В последние годы дополнительные провода применяются лишь в отдельных специальных случаях. Современная типовая подвеска на криволинейных участках трамвая выполняется с применением фиксаторов.
